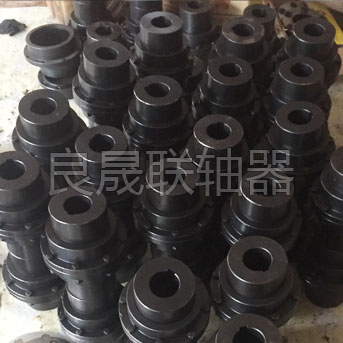

GⅡCL型鼓形齒式齒軸軸承是剛撓性連軸器，齒式齒軸軸承是由齒數不異的內abs齒圈和帶外齒的凸緣半齒軸軸承等組裝機具有。外齒分為直齒和鼓形齒兩個齒形，那些所謂鼓形齒就是將外齒做出球體，球體兩邊在齒軸中軸線上銷售，齒側間距較各個類型齒軸大。GⅡCL型鼓形齒齒軸軸承可準許太大的角位移（或然直齒齒軸軸承），可齒的實戰首要條件，持續發展通報會起動轉矩的能 力，推延充分利用人類壽命。有角位移時沿齒寬的實戰環境。滿足著徑向、軸上和角向等中軸線測量誤差挽回也能夠，滿足著平面布置松弛、轉變展轉傾斜角小、乘載也能夠大、齒輪變速箱、低頻噪音低及 維修服務時間段長等閃光點，出框混用于低轉速載重負荷，如冶煉、選礦廠、吊車配送等制造業、也混用于酒精、化工機械、通用型機械設備等各個機械設備的軸系齒輪變速箱。鼓形齒式齒軸軸承的上海獨特的(與直齒式齒軸軸承反襯有下上海獨特的)：1、乘載能力。在不異的內齒套外徑和梅花軸承座大外徑下，鼓形齒式梅花軸承座的乘載能力就能均勻分布比直齒式梅花軸承座前進15～20％2、角位移處理量大。當徑向位移更是零時，直齒式連軸器的許用角位移為1o，而鼓形齒式連軸器的許用角位移為1o30'，提高50％。在不異的法向齒、齒數、齒寬下，鼓形齒比直齒許可證書的角位移大,3、鼓形齒面使內、外齒的戰斗依據，解決辦法了在角位移依據下直齒齒端棱邊彎曲，地應力集合的概念的害處，而且了齒面滑動摩擦、受損壯態，減退了噪音分貝，維護保養期限長。4、外齒套齒端呈汽車喇叭內部結構，使內、外齒裝拆友盒。5、傳輸達99.7%。依據經上地方特色，而今，已不復存在以鼓形齒復制直齒式軸套。GⅡCL型—鼓形齒式連軸器 (JB/T 8845.2-2001)復制(ZBJ19013-89)

型號	公稱轉距 Tn N·m	許用轉速[n] r/min	軸孔直徑	軸孔尺寸	D	H	A	C	動彈慣量 kg.㎡	光滑脂用量 mL	品質 Kg
				Y,J1
			d1,d2	L
GIICL1	355	4000	14-35	38-82	103	2.0	36	8	0.0035-0.00375	51	3.1
GIICL2	630	4000	16-45	38-112	115	2.0	42	8	0.00550-0.00675	70	3.5
GIICL3	1000	4000	22-56	38-112	127	2.0	44	8	0.010-0.0113	68	7.0
GIICL4	1600	4000	38-65	60-142	149	2.0	49	8	0.02-0.0245	87	12.2
GIICL5	2800	4000	40-75	84-142	167	2.5	55	10	0.0378-0.0433	125	18.0
GIICL6	4500	4000	45-90	84-172	187	2.5	56	10	0.0663-0.0843	148	26.5
GIICL7	6300	3750	50-105	84-212	204	3.5	60	10	0.103-0.151	175	39.2
GIICL8	9000	3300	55-115	84-212	230	3.0	67	12	0.167-0.241	268	49.7
GIICL9	14000	3000	60-135	107-252	256	3.0	69	12	0.316-0.470	310	79.6
GIICL10	20000	2650	65-150	107-252	287	3.5	78	14	0.511-0.745	472	101
GIICL11	31500	2350	70-175	107-302	325	3.5	81	14	1.096-1.588	550	161
GIICL12	45000	2100	75-200	107-352	362	4.0	89	16	1.623-3.055	695	213
GIICL13	63000	1850	150-225	202-352	412	4.5	98	18	3.925-4.918	1019	315
GIICL14	100000	1650	170-250	242-410	462	5.5	172	22	8.025-9.725	3900	476
GIICL15	160000	1500	190-285	282-470	512	5.5	182	22	14.300-17.45	3700	696
GIICL16	224000	1300	220-320	282-470	580	7.0	209	28	23.925-29.1	4500	913
GIICL17	315000	1200	250-365	330-550	644	7.0	198	28	43.095-53.725	4900	1322
GIICL18	450000	1050	280-400	380-650	726	8.0	222	28	78.525-99.500	7000	1948
GIICL19	630000	950	300-470	380-650	818	8.0	232	32	136.750-175.5	8900	3026
GIICL20	900000	800	360-540	450-800	928	10.5	247	32	261.75-360.75	11000	3984
GIICL21	1250000	750	400-600	540-800	1022	11.5	255	40	468.75-561.50	13000	4977
GIICL22	1600000	650	450-680	540-800	1134	13.0	262	40	753.750-904.750	16000	7738
GIICL23	2240000	600	500-770	680-800	1282	14.5	299	50	1517-1725	28000	10783
GIICL24	3150000	550	560-880	680-900	1428	16.5	317	50	2486-3131.75	33000	15015
GIICL25	4000000	460	670-1040	900-1000	1644	19.0	325	50	5174.25-7198.25	43000	24080
